Tổng quan về cơ sở hạ tầng cáp trung tâm dữ liệu

Hệ thống cáp trung tâm dữ liệu hiệu quả đóng vai trò quan trọng trong việc duy trì hiệu suất và độ tin cậy cao trong môi trường CNTT hiện đại. Khi xây dựng và thi công lắp đặt hệ thống cáp phù hợp đảm bảo thông lượng dữ liệu tối ưu và hiệu quả, điều này rất quan trọng đối với các doanh nghiệp.

Cáp trung tâm dữ liệu là gì?

Cáp trung tâm dữ liệu là hệ thống cáp và cơ sở hạ tầng liên quan được tổ chức để kết nối và quản lý các thành phần khác nhau trong một trung tâm dữ liệu. Hệ thống này đảm bảo truyền dữ liệu hiệu quả và kết nối đáng tin cậy trong môi trường trung tâm dữ liệu.

Các loại cáp sử dụng trong trung tâm dữ liệu

Cáp cấu trúc

Cáp cấu trúc là một phương pháp tiếp cận có hệ thống đối với cơ sở hạ tầng cáp, tuân thủ các tiêu chuẩn quốc tế và được thiết kế để hỗ trợ tăng trưởng và hiệu quả hoạt động trong tương lai. Hệ thống cáp này tổ chức và quản lý cáp quang và cáp đồng thông qua khay cáp, bảng đấu nối và hệ thống cáp cấu trúc, cho phép bảo trì và mở rộng dễ dàng.

Cáp phi cấu trúc

Cáp phi cấu trúc, thường được gọi là cáp điểm-điểm, bao gồm các kết nối trực tiếp giữa các thiết bị sử dụng cáp không có đường dẫn hoặc tiêu chuẩn được xác định trước. Phương pháp này có thể dẫn đến tình trạng cáp mạng rối rắm, có thể gây ra các vấn đề như quá nhiệt hoặc điểm nóng, làm phức tạp việc khắc phục sự cố và tăng chi phí bảo trì.

Các loại cáp mạng phổ biến nhất thường sử dụng trong trung tâm dữ liệu

1. Cáp quang

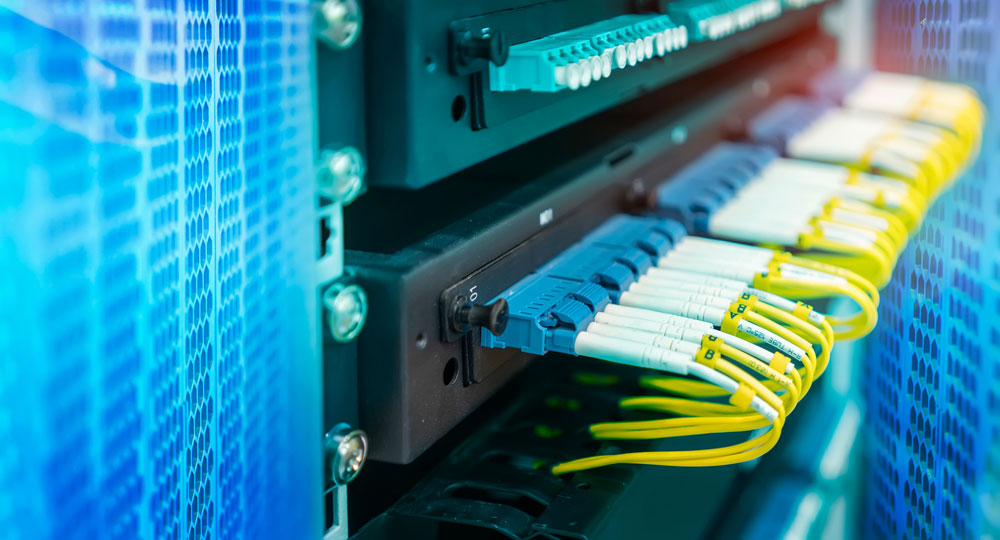

cáp quang sử dụng trong trung tâm dữ liệu

Cáp quang là nền tảng của các trung tâm dữ liệu hiện đại, cung cấp nền tảng cho việc truyền dữ liệu tốc độ cao trên khoảng cách xa mà không bị nhiễu điện từ. Nhờ dung lượng băng thông cao và độ tin cậy, loại cáp này đóng vai trò then chốt trong các hệ thống cáp cấu trúc.

Sợi quang đơn mode (SMF)

Sợi quang đơn mode (SMF) được thiết kế cho truyền thông đường dài. Kích thước lõi nhỏ cho phép ánh sáng truyền thẳng xuống sợi quang mà không bị phản xạ nhiều, tăng hiệu suất và ngăn ngừa mất dữ liệu. SMF lý tưởng cho các kết nối trên khoảng cách xa trong cơ sở hạ tầng viễn thông.

Sợi quang đa mode (MMF)

Sợi quang đa mode, phù hợp với khoảng cách ngắn hơn, sử dụng lõi lớn hơn, cho phép chùm tia sáng truyền qua nhiều đường dẫn trong sợi quang. Loại cáp này phổ biến trong môi trường trung tâm dữ liệu, nơi cần khoảng cách ngắn và thông lượng dữ liệu cao.

Sợi quang đa mode OM3

Sợi quang OM3 được tối ưu hóa cho truyền dẫn bằng laser. Cáp quang đa chế độ OM4 cung cấp băng thông được cải thiện so với cáp quang đa chế độ tiêu chuẩn và hỗ trợ tốc độ 10 Gigabit trên khoảng cách lên đến 300 mét. Đây là giải pháp tiết kiệm chi phí cho hầu hết các trung tâm dữ liệu hiện đại, tập trung vào hiệu quả năng lượng và hiệu quả chi phí.

Cáp quang đa chế độ OM4

OM4 mở rộng khả năng của OM3 bằng cách hỗ trợ khoảng cách truyền dẫn lên đến 550 mét và phù hợp với các mạng tốc độ cao trong môi trường mật độ cực cao. OM4 được sử dụng rộng rãi trong hệ thống cáp cấu trúc trung tâm dữ liệu để đáp ứng các yêu cầu khắt khe về hiệu suất và kết nối.

Cáp quang đa chế độ OM5

Sợi quang OM5, tiêu chuẩn mới nhất trong công nghệ cáp quang đa chế độ, hỗ trợ nhu cầu băng thông cao và được thiết kế để truyền tải nhiều bước sóng, tăng dung lượng kênh và đáp ứng các yêu cầu trong tương lai. OM5 nâng cao chức năng của hệ thống cáp quang trong các thiết kế trung tâm dữ liệu tiên tiến.

Cáp MTP/MPO

Cáp MTP/MPO được trang bị nhiều kết nối sợi quang trong một đầu nối duy nhất, mang đến giải pháp mật độ cao và linh hoạt, giúp đơn giản hóa việc lắp đặt và cải thiện luồng không khí trong hệ thống quản lý cáp của trung tâm dữ liệu. Những loại cáp này rất cần thiết để duy trì thời gian hoạt động và tạo điều kiện thay đổi nhanh chóng kiến trúc mạng mà không làm ảnh hưởng đến cơ sở hạ tầng cáp hiện có.

2. Cáp Đồng

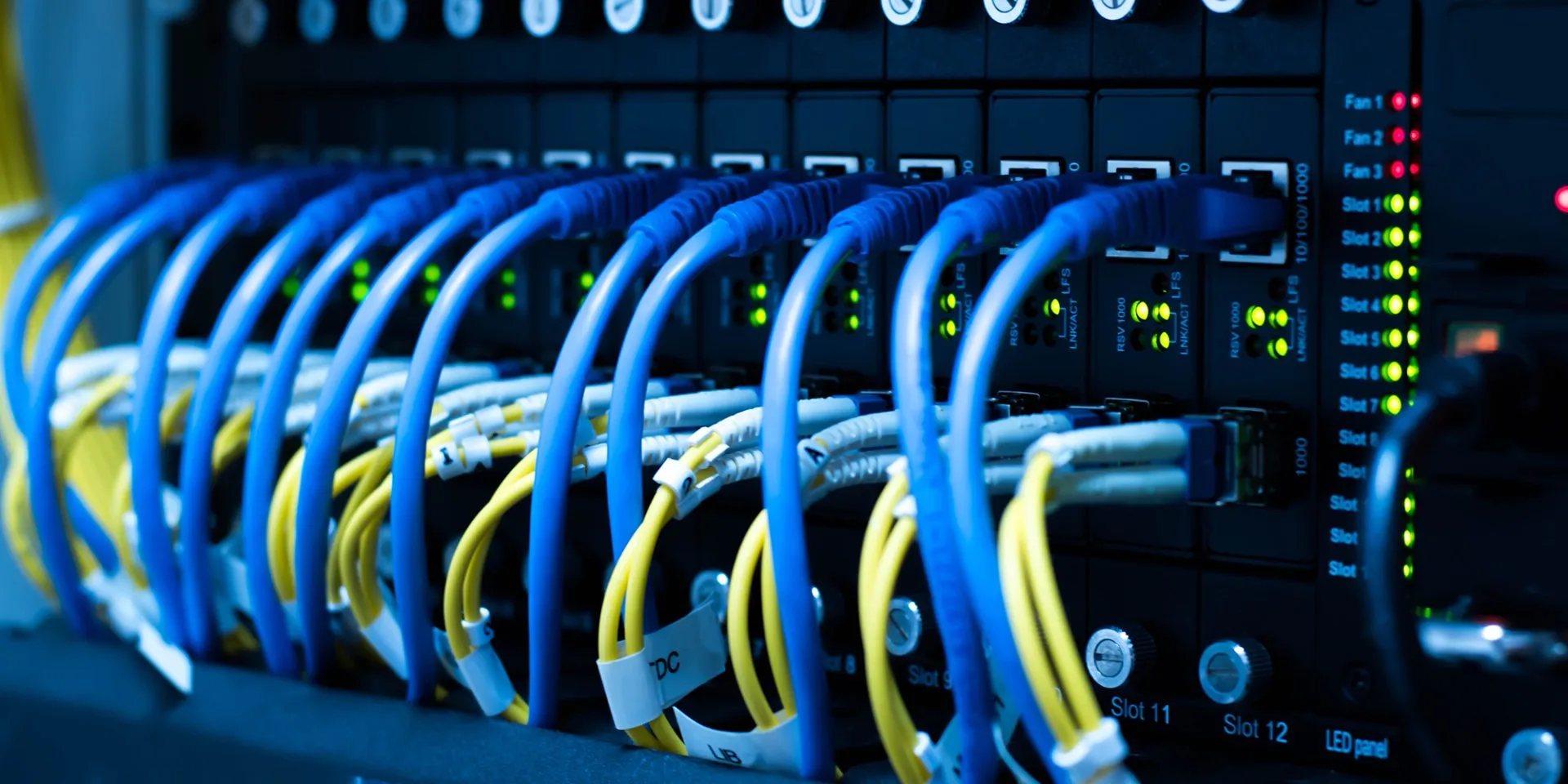

Cáp đồng UTP trong trung tâm dữ liệu

Cáp đồng là lựa chọn truyền thống cho hệ thống cáp trung tâm dữ liệu, được ưa chuộng vì tính hiệu quả về chi phí và độ tin cậy trong việc truyền tải tín hiệu điện. Loại cáp này thường được sử dụng cho viễn thông và kết nối mạng trong hệ thống cáp cấu trúc, trong đó chiều dài cáp và loại kết nối phải tuân thủ các tiêu chuẩn được xác định trước để tránh các vấn đề kết nối tốn kém.

Cáp Xoắn Đôi

Loại cáp này bao gồm các loại không có vỏ bọc (UTP) và có vỏ bọc (STP), phổ biến trong mạng Ethernet. Chúng được ưa chuộng vì khả năng giảm thiểu nhiễu điện từ và duy trì tính toàn vẹn của tín hiệu trên khoảng cách xa.

Cáp Đồng Trục

Cáp đồng trục được sử dụng khi cần tín hiệu điện tần số cao, chẳng hạn như trong kết nối internet và mạng truyền hình cáp. Thiết kế của chúng giúp giảm suy hao tín hiệu và duy trì yêu cầu về băng thông.

3. Nối đất

Cáp nối đất rất quan trọng để đảm bảo an toàn và ổn định hệ thống trong bất kỳ thiết kế trung tâm dữ liệu nào. Nó giúp bảo vệ các thiết bị nhạy cảm khỏi các xung điện áp và ổn định mức điện áp trên toàn bộ cơ sở hạ tầng trung tâm dữ liệu.

Việc nối đất đúng cách rất quan trọng trong việc ngăn ngừa hư hỏng thiết bị và đảm bảo chi phí vận hành được kiểm soát bằng cách giảm thiểu các mối nguy hiểm về điện.

4. Cáp nguồn AC/DC

Cáp nguồn AC (Dòng điện xoay chiều) và DC (Dòng điện một chiều) rất cần thiết trong các trung tâm dữ liệu để phân phối điện hiệu quả đến tất cả các linh kiện điện tử. Việc lựa chọn giữa cáp AC và DC thường phụ thuộc vào thiết bị và yêu cầu điện năng cụ thể của trung tâm dữ liệu.

Cáp nguồn AC: Thường được sử dụng để kết nối với nguồn điện chính và phân phối điện trên toàn trung tâm dữ liệu.
Cáp nguồn DC: Thường được sử dụng trong các thiết bị viễn thông, mang lại hiệu suất và giảm nguy cơ mất điện trong các hệ thống quan trọng.

Các yếu tố cần cân nhắc khi lựa chọn cáp cho hạ tầng trung tâm dữ liệu

Tiêu chuẩn ngành

Việc tuân thủ các tiêu chuẩn ngành là rất quan trọng khi thiết lập hệ thống cáp trung tâm dữ liệu. Các tiêu chuẩn này, được thiết lập bởi các tổ chức như Hiệp hội Công nghiệp Viễn thông, đảm bảo tính tương thích, độ tin cậy và an toàn.

Việc tuân thủ các hướng dẫn này giúp tránh sử dụng sai loại cáp hoặc phương pháp kết nối, có thể dẫn đến các sự cố khắc phục sự cố nghiêm trọng.

Khả năng mở rộng

Khả năng mở rộng là một yếu tố quan trọng trong thiết kế trung tâm dữ liệu, đặc biệt liên quan đến hệ thống có cấu trúc và các loại cáp trung tâm dữ liệu được sử dụng. Cơ sở hạ tầng cáp phải đáp ứng được sự phát triển trong tương lai mà không cần phải đại tu toàn bộ.

Định tuyến cáp hiệu quả và các thành phần mô-đun, chẳng hạn như hệ thống cáp quang có khả năng mở rộng và phụ kiện quản lý cáp, là điều cần thiết để thích ứng với các giải pháp trung tâm dữ liệu đang phát triển.

Chi phí vận hành

Quản lý chi phí vận hành là tối quan trọng trong việc duy trì một trung tâm dữ liệu. Chi phí cáp, quy trình lắp đặt và việc bảo trì cơ sở hạ tầng cáp ảnh hưởng đến những chi phí này.

Một phương pháp chuẩn hóa với hệ thống cáp được sắp xếp hợp lý và đường dẫn cáp được xác định rõ ràng giúp giảm thời gian và chi phí bảo trì, đảm bảo luồng không khí tối ưu và tạo điều kiện thuận lợi cho việc quản lý, từ đó góp phần giảm chi phí vận hành theo thời gian.

Các khu vực chức năng

Trung tâm dữ liệu bao gồm nhiều khu vực chức năng khác nhau, mỗi khu vực có các yêu cầu về kết nối và băng thông riêng.

Việc thiết kế một trung tâm dữ liệu bao gồm việc lập bản đồ các khu vực này để đảm bảo các loại cáp và điểm kết thúc được đặt ở vị trí tối ưu để đáp ứng các nhu cầu cụ thể. Việc tổ chức này giúp duy trì thời gian hoạt động tối đa và đơn giản hóa việc mở rộng dịch vụ hoặc tích hợp thiết bị mới.

Bảo mật

Bảo mật trong hệ thống cáp trung tâm dữ liệu bao gồm cả khía cạnh vật lý và mạng. Về mặt vật lý, cáp cần được sắp xếp và bảo vệ khỏi truy cập trái phép, điều này có thể dẫn đến gián đoạn kết nối hoặc vi phạm dữ liệu.

Các biện pháp bảo mật mạng bao gồm sử dụng kết nối được mã hóa và điểm kết thúc an toàn để bảo vệ chống lại các mối đe dọa mạng. Việc đảm bảo các giao thức bảo mật mạnh mẽ và kết hợp các vật liệu tiên tiến như cáp quang có thể bảo vệ thông tin nhạy cảm và nâng cao tính toàn vẹn tổng thể của cơ sở hạ tầng trung tâm dữ liệu.

Tiêu chuẩn Cáp Trung tâm Dữ liệu Chính

TIA-942: Quy định cơ sở hạ tầng viễn thông cho trung tâm dữ liệu, bao gồm mọi thứ từ vị trí đặt trạm đến hệ thống cáp.
ISO/IEC 11801: Tiêu chuẩn quốc tế về cáp dữ liệu, cung cấp hướng dẫn về loại cáp, điểm kết nối và yêu cầu về hiệu suất.
ANSI/TIA-568: Tập trung vào hệ thống cáp viễn thông tòa nhà thương mại, áp dụng cho trung tâm dữ liệu để đảm bảo tính nhất quán và khả năng tương tác.
IEEE 802.3: Tiêu chuẩn cho mạng Ethernet, xác định các khía cạnh như thông số cáp và dung lượng cổng để đảm bảo chức năng và khả năng tương thích phù hợp.

Các bước thi công lắp đặt cáp trung tâm dữ liệu

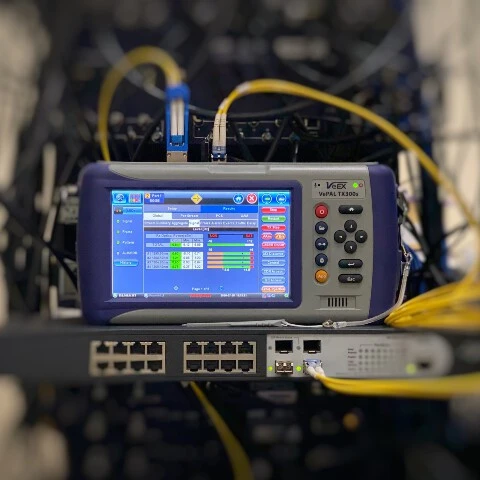

Đo kiểm chất lượng dịch vụ trung tâm dữ liệu bằng thiết bị đo TX300s

Lập kế hoạch và Tài liệu

Tạo tài liệu chi tiết: Lưu giữ hồ sơ toàn diện về tất cả các loại cáp, bao gồm vị trí, loại và kết nối
Lập kế hoạch quản lý cáp: Thiết lập các quy trình chuẩn hóa cho việc lắp đặt và bảo trì
Triển khai quy ước đặt tên: Sử dụng cách đặt tên thống nhất cho tất cả các loại cáp, cổng và thiết bị
Tạo sơ đồ trực quan: Duy trì hình ảnh trực quan cập nhật về cơ sở hạ tầng cáp
Thiết lập quy trình quản lý thay đổi: Ghi lại tất cả các sửa đổi đối với hệ thống cáp

Lắp đặt và Tổ chức

Lập kế hoạch mở rộng: Thiết kế cơ sở hạ tầng cáp của bạn với sự phát triển trong tương lai để tránh việc đại tu tốn kém
Sử dụng mã màu: Triển khai cáp được mã màu để đơn giản hóa việc quản lý và khắc phục sự cố
Gắn nhãn mọi thứ: Dán nhãn rõ ràng cho cáp ở cả hai đầu, đảm bảo tất cả các loại cáp được sắp xếp có thể dễ dàng nhận dạng
Duy trì bán kính uốn cong phù hợp: Tránh uốn cong đột ngột có thể làm hỏng cáp hoặc làm giảm hiệu suất
Sử dụng loại cáp phù hợp: Chọn đúng loại cáp cho từng ứng dụng dựa trên khoảng cách, băng thông và các yếu tố môi trường

Bảo trì và Kiểm tra

Kiểm tra thường xuyên: Thực hiện các bài kiểm tra hiệu suất thường xuyên để duy trì tính toàn vẹn của hệ thống và phát hiện sớm các sự cố.
Xác minh các cài đặt: Kiểm tra tất cả các kết nối mới trước khi đưa vào sản xuất.
Loại bỏ cáp bị bỏ quên: Loại bỏ cáp không sử dụng để cải thiện luồng không khí và giảm nhầm lẫn.
Lên lịch kiểm tra thường xuyên: Kiểm tra định kỳ tình trạng cáp, đặc biệt là ở những khu vực chịu áp lực cao.
Duy trì kho dự phòng: Luôn có đủ cáp và linh kiện dự phòng để thay thế nhanh chóng.

Công nghệ và Nâng cấp.

Luôn cập nhật các tiêu chuẩn: Nắm bắt các tiêu chuẩn và thông lệ tốt nhất đang phát triển của ngành.
Lập kế hoạch chuyển đổi công nghệ: Phát triển các chiến lược chuyển đổi để chuyển sang công nghệ mới hơn.
Đánh giá các giải pháp mới: Thường xuyên đánh giá các sản phẩm và phương pháp cáp mới để tìm ra lợi ích tiềm năng.
Đánh giá hiệu suất chuẩn: Thiết lập các chỉ số hiệu suất cơ sở và theo dõi sự xuống cấp.
Ngân sách cho quản lý vòng đời: Lên kế hoạch cập nhật và thay thế thường xuyên cơ sở hạ tầng cáp.

Cách để lắp đặt hệ thống cáp cho trung tâm dữ liệu thành công

Kế hoạch Mở rộng: Thiết kế cơ sở hạ tầng cáp của bạn với sự phát triển trong tương lai để tránh việc đại tu tốn kém.
Sử dụng Mã màu: Triển khai cáp được mã hóa màu để đơn giản hóa việc quản lý và khắc phục sự cố.
Ghi nhãn mọi thứ: Ghi nhãn rõ ràng cáp ở cả hai đầu, đảm bảo rằng tất cả các cáp được sắp xếp có thể dễ dàng được nhận dạng.
Kiểm tra thường xuyên: Thực hiện các bài kiểm tra hiệu suất thường xuyên để duy trì tính toàn vẹn của hệ thống và phát hiện sớm các sự cố.
Tuân thủ các Tiêu chuẩn: Tuân thủ các tiêu chuẩn quốc tế và tiêu chuẩn ngành để đảm bảo tính tương thích và độ tin cậy trong cơ sở hạ tầng cáp.

Tầm quan trọng của quản lý cáp trung tâm dữ liệu

Nâng cao an toàn: Quản lý cáp đúng cách giúp giảm nguy cơ vấp ngã và hư hỏng vật lý cho cáp, vốn có thể gây ra các vấn đề về kết nối.
Cải thiện luồng khí: Cáp được sắp xếp hợp lý giúp duy trì luồng khí tối ưu, ngăn ngừa quá nhiệt hoặc các điểm nóng có thể làm hỏng thiết bị.
Đơn giản hóa việc khắc phục sự cố: Khi cáp được sắp xếp và dán nhãn gọn gàng, việc xác định và giải quyết sự cố trở nên nhanh hơn và ít tốn công sức hơn.
Tăng hiệu suất: Định tuyến cáp hiệu quả giúp duy trì tính toàn vẹn của tín hiệu và giảm nhiễu, do đó nâng cao hiệu suất mạng tổng thể.
Hỗ trợ khả năng mở rộng: Một hệ thống quản lý cáp mạng được lập kế hoạch tốt giúp việc thêm, bớt hoặc thay đổi các thành phần dễ dàng hơn mà không làm gián đoạn thiết lập hiện có, hỗ trợ khả năng mở rộng và thích ứng.

Các câu hỏi thường gặp về cơ sở hạ tầng cáp trung tâm dư liệu

Những loại cáp nào được sử dụng trong trung tâm dữ liệu?

Các trung tâm dữ liệu chủ yếu sử dụng hai loại cáp: cáp quang và cáp đồng. Cáp quang được ưa chuộng vì hỗ trợ băng thông cao và truyền thông đường dài với mức suy hao dữ liệu tối thiểu. Cáp đồng, chẳng hạn như cáp xoắn đôi và cáp đồng trục, thường được sử dụng cho các kết nối khoảng cách ngắn và phân phối điện.

Tiêu chuẩn cáp nào được sử dụng cho trung tâm dữ liệu?

Tiêu chuẩn cáp được tham chiếu phổ biến nhất cho trung tâm dữ liệu là Tiêu chuẩn Cơ sở hạ tầng Viễn thông TIA-942. Tiêu chuẩn này cung cấp các hướng dẫn toàn diện về cơ sở hạ tầng viễn thông dành riêng cho trung tâm dữ liệu, bao gồm các loại cáp, bố trí và phương pháp quản lý.

Tiêu chuẩn cáp nào được sử dụng phổ biến nhất?

Tiêu chuẩn TIA-942 được coi là tiêu chuẩn cáp được sử dụng rộng rãi nhất trong các trung tâm dữ liệu. Tiêu chuẩn này đề cập đến tất cả các khía cạnh của hệ thống cáp trung tâm dữ liệu, từ bố trí kiến trúc đến các đặc điểm cụ thể của hệ thống cáp quang và cáp đồng. Tiêu chuẩn này đảm bảo một phương pháp tiếp cận chuẩn hóa trong thiết kế và vận hành trung tâm dữ liệu.
