Trong lĩnh vực mạng công nghiệp, bộ chuyển mạch Ethernet M12 là một thiết bị mạng mạnh mẽ và chuyên dụng, đóng vai trò then chốt trong việc đảm bảo giao tiếp liền mạch trong môi trường công nghiệp. Kích thước nhỏ gọn và thiết kế chắc chắn của nó khiến nó trở nên lý tưởng để sử dụng trong các ngành công nghiệp như ô tô, hàng không vũ trụ, sản xuất và các ngành khác, nơi độ bền và kết nối an toàn. Hãy cùng tìm hiểu sâu hơn về sự phức tạp và ý nghĩa của các bộ chuyển mạch công nghiệp chuyên dụng này.
Hiểu về Đầu nối M12
Đầu nối M12, được đặt tên theo đường kính 12mm, là đầu nối ren tròn thường được sử dụng trong các ứng dụng công nghiệp. Ban đầu được phát triển cho các kết nối cảm biến và bộ truyền động, nó đã phát triển để hỗ trợ nhiều nhu cầu truyền dữ liệu khác nhau, bao gồm Ethernet, Profibus, DeviceNet, v.v.

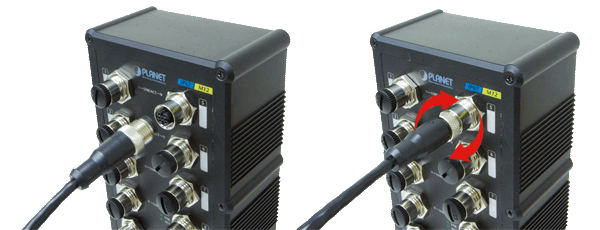

Đầu nối thường bao gồm nhiều chân hoặc tiếp điểm trong một vỏ tròn và có cơ chế khóa vít đảm bảo kết nối an toàn và ổn định, giảm nguy cơ mất tín hiệu hoặc ngắt kết nối. Điều này đảm bảo kết nối chặt chẽ và chắc chắn trong các ứng dụng đòi hỏi độ rung và va đập cao trong môi trường chứa đầy bụi, chất lỏng hoặc khí.
Đầu nối M12 có nhiều cấu hình mã hóa khác nhau như mã hóa A, B, C, D và X, mỗi cấu hình có cơ chế khóa riêng biệt để ngăn chặn các kết nối không chính xác giữa các thiết bị. Các cấu hình này đảm bảo sự kết hợp chính xác giữa các đầu nối, cho phép truyền dữ liệu an toàn, hiệu quả và đáng tin cậy trong nhiều ứng dụng công nghiệp khác nhau. Khi lựa chọn đầu nối M12, điều quan trọng là phải khớp cấu hình mã hóa với ứng dụng dự định và các yêu cầu của hệ thống để tránh các vấn đề về khả năng tương thích.
Khi nói đến các Switch M12 cấp công nghiệp, chúng thường có các cổng cái M12 phù hợp với các cấu hình mã hóa này, cung cấp kết nối an toàn và đáng tin cậy cho Ethernet và các giao thức truyền dữ liệu khác. Các cấu hình cổng phổ biến bao gồm 4 cổng, 8 cổng, 12 cổng trở lên, mặc dù có sự khác biệt tùy thuộc vào nhà sản xuất và kiểu máy cụ thể.
Bộ chuyển mạch Ethernet công nghiệp M12
Bộ chuyển mạch Ethernet M12 được chế tạo với các đầu nối M12, kích thước nhỏ gọn và thiết kế chắc chắn giúp nó hoạt động hoàn hảo trong các máy công cụ và bộ điều khiển số liên tục rung và sốc. Nó có thể được tích hợp với các bộ điều khiển khác để trao đổi dữ liệu và thông tin hiệu quả như các ứng dụng PLC.
- Thiết kế chắc chắn: Công tắc Ethernet M12 công nghiệp được chế tạo để chịu được các điều kiện khắc nghiệt như nhiệt độ thay đổi, độ ẩm, nhiễu điện và ứng suất cơ học. Chúng thường có vỏ chắc chắn tuân thủ xếp hạng IP67 hoặc IP68 về khả năng chống bụi và nước.
- Hỗ trợ PoE (Cấp nguồn qua Ethernet): Một số Switch công nghiệp M12 công nghiệp có thể cung cấp khả năng PoE, cho phép chúng cung cấp điện cho các thiết bị được kết nối như camera, cảm biến hoặc các thiết bị hỗ trợ PoE khác. Điều này loại bỏ nhu cầu về các nguồn điện riêng biệt, giúp đơn giản hóa việc lắp đặt.
- Tùy chọn được quản lý hoặc không được quản lý: Chúng có thể có các biến thể được quản lý hoặc không được quản lý. Các bộ chuyển mạch được quản lý cung cấp khả năng kiểm soát mạng tốt hơn, cho phép cấu hình, giám sát và tối ưu hóa lưu lượng dữ liệu, trong khi các bộ chuyển mạch không được quản lý là thiết bị cắm và chạy mà không có tùy chọn cấu hình.
- Tùy chọn lắp đặt: Chúng thường cung cấp các tùy chọn lắp đặt linh hoạt như khả năng lắp trên thanh ray DIN hoặc gắn tường, cho phép lắp đặt linh hoạt ở nhiều vị trí khác nhau trong các thiết lập công nghiệp.
Truyền dữ liệu đáng tin cậy: Các công tắc này được tối ưu hóa để cung cấp khả năng truyền dữ liệu đáng tin cậy trong các ứng dụng công nghiệp. Chúng hỗ trợ các giao thức Ethernet như PROFINET, EtherNet/IP, Modbus TCP/IP và các giao thức khác thường được sử dụng trong tự động hóa công nghiệp.
Ứng dụng của Bộ chuyển mạch Ethernet M12 công nghiệp
Bộ chuyển mạch Ethernet M12 công nghiệp được ứng dụng trong nhiều ngành công nghiệp khác nhau do độ bền, độ tin cậy và các tính năng cụ thể được thiết kế riêng cho môi trường khắc nghiệt.

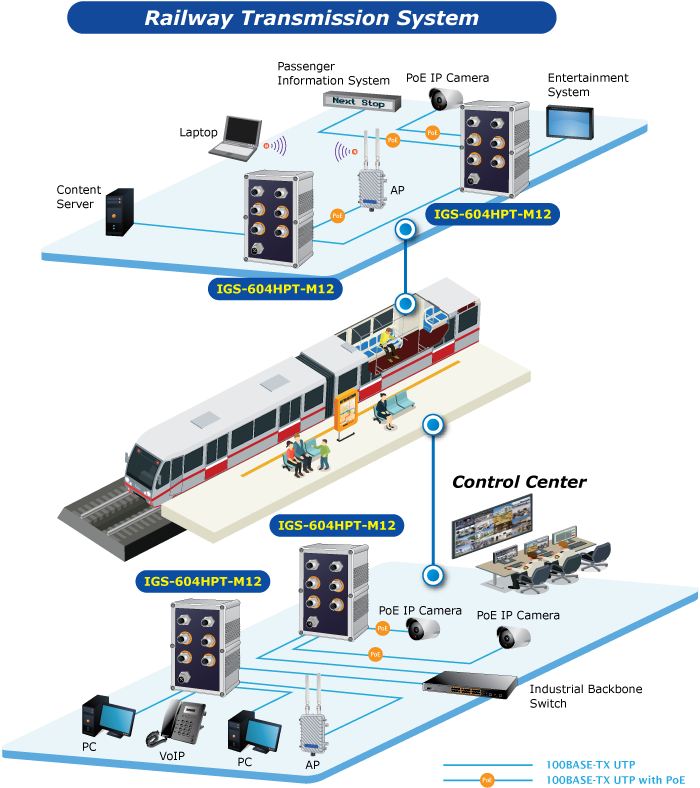

Hệ thống vận tải và đường sắt

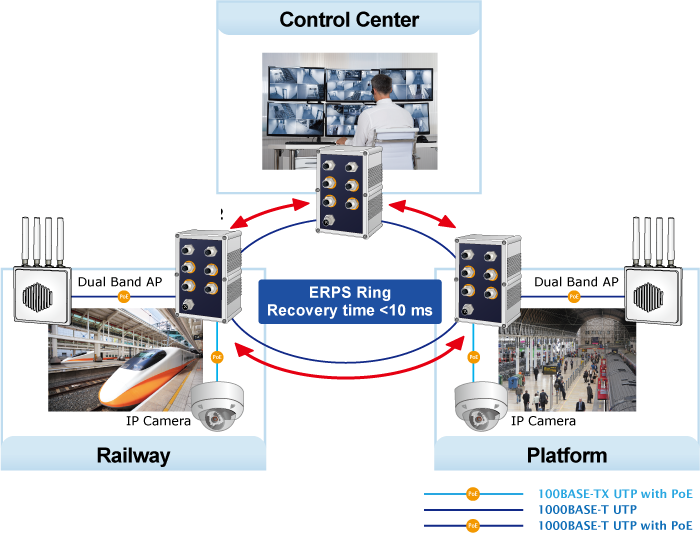

Trong vận tải, các switch M12 công nghiệp đóng vai trò quan trọng trong việc duy trì liên lạc giữa các hệ thống trên tàu, các nhà ga và trung tâm điều hành. Chúng giúp cung cấp dữ liệu cho đường sắt về chiếu sáng, nhắn tin và kiểm soát nhiệt độ cũng như Wi-Fi công cộng và mạng lưới giám sát như CCTV và camera an ninh. Ngoài ra, các đầu nối M12 đảm bảo kết nối mạnh mẽ trong môi trường có nhiều cú sốc và rung động liên tục.
Sản xuất và Tự động hóa Nhà máy
Trong sản xuất, bộ chuyển mạch M12 được sử dụng để tạo ra các mạng Ethernet mạnh mẽ kết nối máy móc, PLC (Bộ điều khiển logic lập trình), HMI (Giao diện người-máy) và cảm biến. Ví dụ, trong dây chuyền lắp ráp ô tô, bộ chuyển mạch M12 tạo điều kiện cho giao tiếp thời gian thực giữa cánh tay rô bốt, hệ thống băng tải và cảm biến kiểm soát chất lượng. Các bộ chuyển mạch này đảm bảo trao đổi dữ liệu liền mạch, cho phép kiểm soát và giám sát chính xác các quy trình sản xuất.
Môi trường công nghiệp ngoài trời
Các ngành công nghiệp hoạt động trong môi trường ngoài trời hoặc khắc nghiệt, chẳng hạn như dầu khí, khai thác mỏ hoặc nông nghiệp, dựa vào công tắc M12 để tạo ra mạng lưới bền bỉ. Ví dụ, Switch công nghiệp M12 lý tưởng cho xe tự hành nông nghiệp do độ rung của nó trong quá trình vận hành trên bề mặt đất lầy lội. Thiết kế dự phòng và vỏ bọc chắc chắn của nó đảm bảo thời gian chết tối thiểu để các quy trình có thể chạy hiệu quả mà không bị gián đoạn.
Chế biến thực phẩm và đồ uống
Trong các nhà máy sản xuất thực phẩm, nơi vệ sinh và vệ sinh là rất quan trọng, các Switch công nghiệp M12 được thiết kế với xếp hạng IP67 trở lên đảm bảo khả năng bảo vệ chống lại nước, hóa chất và chất gây ô nhiễm. Các công tắc này tạo điều kiện giao tiếp giữa PLC, hệ thống băng tải và cảm biến kiểm soát chất lượng trong khi vẫn tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt.
