Tổng hợp liên kết (Link Aggregation), còn được gọi là tổng hợp cổng (Port Aggregation) hoặc bó liên kết (Link Bundling), là một kỹ thuật mạng liên quan đến việc kết hợp nhiều liên kết Ethernet thành một liên kết logic duy nhất giữa hai thiết bị được kết nối mạng. Quá trình này cho phép tăng băng thông và cải thiện hiệu suất bằng cách tận dụng dung lượng chung của nhiều kết nối. Tổng hợp liên kết thường được sử dụng trong các tình huống cần thông lượng cao hơn và khả năng chịu lỗi, chẳng hạn như bộ chuyển mạch mạng, máy chủ hoặc thiết bị lưu trữ gắn mạng (NAS).

Bằng cách xử lý các liên kết được tổng hợp như một thực thể duy nhất, các thiết bị mạng và chức năng quản lý có thể sử dụng hiệu quả băng thông kết hợp và phân phối lưu lượng mạng đồng đều. Tổng hợp liên kết cũng cung cấp tính dự phòng, đảm bảo kết nối không bị gián đoạn trong trường hợp liên kết bị lỗi. Kỹ thuật này tuân theo các tiêu chuẩn IEEE, chẳng hạn như 802.3ad và 802.1AX, và được triển khai rộng rãi trong nhiều thiết lập mạng khác nhau, cung cấp giải pháp tiết kiệm chi phí để nâng cao hiệu suất và độ tin cậy của mạng.

LAG là gì?

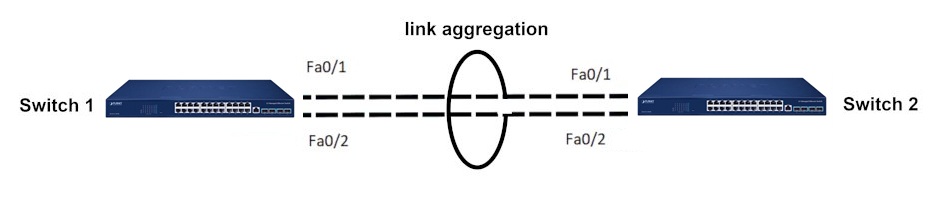

LAG (Link Aggregation Group – Nhóm tổng hợp liên kết) là một kỹ thuật cho tổng hợp liên kết. Nhóm tổng hợp liên kết được hình thành khi chúng ta kết nối nhiều cổng song song giữa hai Switch và định cấu hình chúng thành LAG. LAG xây dựng nhiều liên kết giữa hai bộ chuyển mạch Ethernet Switch, giúp mở rộng băng thông.

Bên cạnh đó, LAG cung cấp dự phòng cấp liên kết trong trường hợp mạng bị lỗi và lưu lượng cân bằng tải. Ngay cả khi một liên kết bị lỗi, các liên kết còn lại giữa hai Switch vẫn sẽ chạy. Chúng cũng tiếp quản lưu lượng được cho là đi qua liên kết bị lỗi, do đó gói dữ liệu sẽ không bị mất.

Có hai loại LAG chính: LAG tĩnh (thủ công) và LAG động.

• LAG tĩnh yêu cầu cấu hình thủ công, trong đó quản trị viên tạo giao diện Eth-Trunk và thêm giao diện thành viên vào đó. Chế độ này không liên quan đến bất kỳ giao thức đàm phán nào và dựa vào thiết lập thủ công.
• LAG động sử dụng Giao thức kiểm soát tổng hợp liên kết (LACP) để cấu hình tự động. LACP cho phép các thiết bị mạng thương lượng việc đóng gói các liên kết và thiết lập LAG. Với LACP, các thiết bị có thể phát hiện lỗi liên kết và chuyển lưu lượng đến các liên kết thành viên khác trong LAG.

Cần lưu ý là không phải tất cả các thiết bị đều hỗ trợ LAG động với LACP. Một số thiết bị chỉ hỗ trợ LAG tĩnh. Bạn nên tham khảo hướng dẫn sử dụng Switch để xác định các chế độ LAG được hỗ trợ.

LACP là gì?

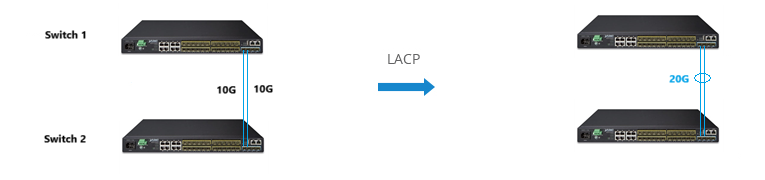

LACP (Link Aggregation Control Protocol) là một thành phần phụ của tiêu chuẩn IEEE 802.3ad (Link Aggregation). Tiêu chuẩn này quy định rằng LACP có thể là một phương pháp để bó nhiều liên kết vật lý giữa các thiết bị mạng thành một liên kết logic duy nhất. Do đó, các liên kết được LACP kích hoạt có thể tăng băng thông logic và độ tin cậy của mạng mà không cần thay đổi bất kỳ cơ sở hạ tầng mạng nào.

Hơn nữa, ngay cả khi một liên kết bị lỗi, theo chế độ LACP, các thành phần liên kết khả dụng khác trong cùng một nhóm LACP sẽ cân bằng tải.

Tại thời điểm LACP được bật giữa hai switch, chúng sẽ gửi LACPDU (đơn vị dữ liệu LACP) cho nhau. Sau khi nhận LACPDU từ nhau, hai switch sẽ xác định mức độ ưu tiên hệ thống của bên nào cao hơn. Sau đó, chúng sẽ đàm phán với nhau để chọn bên nào cao hơn làm Actor và bên nào thấp hơn làm Partner. Nếu hai switch có mức độ ưu tiên hệ thống tương tự nhau, switch có giá trị địa chỉ MAC nhỏ hơn sẽ là Actor.

Sau khi Actor được chọn, hai switch sẽ chọn các cổng hoạt động dựa trên mức độ ưu tiên của cổng Actor. Tuy nhiên, nếu các cổng Actor có cùng mức độ ưu tiên, các cổng có số cổng nhỏ hơn sẽ được chọn làm cổng hoạt động. Sau khi các cổng tương ứng của hai switch được chọn, port-channel (nhóm LACP) được thiết lập. Sau đó, các liên kết hoạt động sẽ cân bằng tải dữ liệu để thực hiện giao tiếp.

Sự khác nhau giữa LAG và LACP

LAG (nhóm tổng hợp liên kết) đề cập đến công nghệ ban đầu để thực hiện gộp các liên kết và cân bằng tải mà không cần bất kỳ giao thức nào liên quan. Nó cũng được gọi là chế độ thủ công, vì người dùng cần tạo thủ công một kênh cổng và thêm giao diện thành viên vào kênh cổng đó. Sau khi các liên kết tổng hợp được thiết lập, tất cả các liên kết đó đều là liên kết hoạt động để chuyển tiếp các gói dữ liệu. Nếu một liên kết hoạt động bị lỗi, các liên kết hoạt động còn lại sẽ cân bằng tải lưu lượng. Tuy nhiên, chế độ này chỉ có thể phát hiện sự ngắt kết nối của các liên kết thành viên của nó, nhưng không thể phát hiện các lỗi khác như lỗi lớp liên kết và kết nối liên kết không chính xác.

LACP là một giao thức để tự động cấu hình và duy trì LAG. Theo chế độ LACP, kênh cổng được tạo dựa trên LACP. LACP cung cấp cơ chế đàm phán tiêu chuẩn cho thiết bị chuyển mạch để thiết bị chuyển mạch có thể tự động hình thành và khởi động liên kết tổng hợp theo cấu hình của nó. Sau khi liên kết tổng hợp được hình thành, LACP chịu trách nhiệm duy trì trạng thái liên kết.

Có nên kích hoạt Link Aggregation không?

Nếu bạn quan tâm nhiều đến độ tin cậy và tính khả dụng của mạng, thì tốt hơn là nên bật liên kết Aggregation trên các thiết bị giúp cân bằng lưu lượng giữa các liên kết này để cải thiện hiệu suất. Một lý do quan trọng khác để sử dụng liên kết Aggregation là để phục hồi nhanh chóng và minh bạch trong trường hợp một trong các liên kết riêng lẻ bị lỗi. Bên cạnh đó, liên kết Aggregation cũng mang lại những lợi thế sau:

• Độ tin cậy và tính khả dụng được tăng lên: Liên kết Aggregation cho phép chỉ định lại lưu lượng động và minh bạch cho các liên kết vật lý khác trong LAG nếu một liên kết bị lỗi, đảm bảo kết nối liên tục.
• Sử dụng tài nguyên hiệu quả: Lưu lượng có thể được cân bằng tải trên các liên kết được tổng hợp, tối ưu hóa việc sử dụng tài nguyên vật lý và ngăn ngừa tắc nghẽn.
• Băng thông được cải thiện: Băng thông kết hợp của các liên kết được tổng hợp vượt quá băng thông của các liên kết riêng lẻ, cung cấp dung lượng mạng tổng thể cao hơn.
• Hiệu quả về chi phí: Tổng hợp liên kết cho phép tăng băng thông mà không cần phần cứng bổ sung hoặc nâng cấp mạng vật lý tốn kém, khiến đây trở thành giải pháp tiết kiệm chi phí.
