Trong bối cảnh các trung tâm dữ liệu hiện đại phát triển mạnh mẽ, việc lựa chọn đúng thiết bị chuyển mạch Datacenter Switch có thể tạo ra sự khác biệt lớn về hiệu quả và độ tin cậy tổng thể của cơ sở hạ tầng mạng. Khi có quá nhiều loại thiết bị chuyển mạch khác nhau, từ loại đơn giản đến loại hỗ trợ truyền dữ liệu siêu nhanh và hệ thống quản lý mạng phức tạp, điều quan trọng là phải biết những yếu tố nào cần được xem xét khi đưa ra quyết định. Bằng những thông tin tham khảo hữu ích, các kỹ sư mạng có thể đơn giản hóa quy trình lựa chọn bằng cách phân tích chi tiết các tiêu chí như khả năng mở rộng, mật độ cổng, độ trễ, mức tiêu thụ điện năng và khả năng tương thích, từ đó có sự lựa chọn đúng đắn dựa trên nhu cầu cụ thể và triển vọng phát triển trong tương lai cho cơ sở hạ tầng Datacenter.

Thông tin cơ bản về thiết bị chuyển mạch trung tâm dữ liệu

Thiết bị chuyển mạch trung tâm dữ liệu là gì và tại sao nó lại quan trọng?

Thiết bị chuyển mạch trung tâm dữ liệu Datacenter Switch khác với thiết bị chuyển mạch mạng thông thường như thế nào?

Tổng quan về thiết bị chuyển mạch cổng, bộ chuyển mạch Ethernet và thiết bị chuyển mạch Top-of-Rack (ToR)

• Thiết bị chuyển mạch cổng: Thiết bị chuyển mạch cổng là thiết bị chuyển mạch mạng cung cấp nhiều cổng để kết nối các thiết bị khác nhau trong cùng một mạng. Số lượng cổng có thể khác nhau nhưng mật độ cổng cao thường thấy trên các thiết bị chuyển mạch trung tâm dữ liệu để đáp ứng nhu cầu kết nối mở rộng. Các loại thiết bị chuyển mạch này cho phép truyền dữ liệu mượt mà giữa các điểm cuối với khả năng hỗ trợ thông lượng cao và độ trễ thấp.
• Bộ chuyển mạch Ethernet: Bộ chuyển mạch Ethernet là một loại bộ chuyển mạch mạng sử dụng chuẩn Ethernet để kết nối các thiết bị trong mạng cục bộ (LAN). Chúng có thể là loại cố định hoặc dạng module và có nhiều mức tốc độ khác nhau như 10 Mbps, 100 Mbps, 1 Gbps, 10 Gbps, v.v. Mạng hiện đại phụ thuộc rất nhiều vào bộ chuyển mạch Ethernet, cung cấp các tính năng như VLAN, chất lượng dịch vụ (QoS) và tổng hợp liên kết để cải thiện hiệu suất và độ tin cậy của mạng.
• Bộ chuyển mạch Top-of-Rack (ToR): Trong một trung tâm dữ liệu, các bộ chuyển mạch Top-of-Rack được triển khai ở vị trí đỉnh của mỗi rack máy chủ, nơi chúng kết nối trực tiếp với các máy chủ trong rack đó. Cách bố trí này giúp giảm chiều dài cáp và dễ dàng quản lý vì tất cả các máy chủ rack có thể được kết nối với nhau bằng cáp vá ngắn. Thông thường, bộ chuyển mạch ToR sẽ có đường truyền lên nhanh hơn, kết nối chúng với bộ chuyển mạch tổng hợp hoặc bộ chuyển mạch lõi để đảm bảo luồng dữ liệu tối ưu trong trung tâm dữ liệu. Bằng cách giảm thiểu độ trễ và tối ưu hóa hiệu suất mạng, bộ chuyển mạch ToR phù hợp nhất với các kiến ​​trúc trung tâm dữ liệu hiện đại.

Tìm hiểu các loại bộ chuyển mạch trung tâm dữ liệu theo kiến trúc Leaf-Spine

Vai trò của bộ chuyển mạch Leaf Switch trong trung tâm dữ liệu hiện đại

Tìm hiểu về bộ chuyển mạch Spine Switch: Xương sống của mạng trung tâm dữ liệu

So sánh cấu hình ToR (Top of Rack) và EoR (end-of-row)

• Kiến trúc: Trong thiết kế này, một bộ chuyển mạch được lắp đặt tại điểm cao nhất của mỗi rack máy chủ để kết nối trực tiếp với tất cả các máy chủ trong rack đó.
• Lợi ích: Giảm lượng cáp cần thiết, giảm độ trễ, đơn giản hóa việc quản lý cáp cùng nhiều lợi ích khác. Hơn nữa, ToR cung cấp khả năng cách ly lỗi tốt hơn vì lỗi trong một switch thuộc một rack không ảnh hưởng đến các switch của rack khác.
• Khả năng mở rộng và linh hoạt: Đối với các môi trường yêu cầu triển khai và mở rộng nhanh chóng, mô hình này được coi là rất hiệu quả vì nó cho phép dễ dàng tích hợp các rack mới vào mạng mà không cần cấu hình lại đáng kể.

• Kiến trúc: Ngược lại, các switch được đặt ở cuối một hàng rack trong thiết lập EoR, nơi các máy chủ trong hàng đó kết nối với các switch trung tâm này bằng cáp dài.
• Lợi ích: EoR có thể tiết kiệm chi phí hơn khi cần mật độ cổng cao hơn trên ít switch hơn, do đó giảm tổng số switch cần thiết. Vì tất cả kết nối cho một hàng đều hội tụ tại một điểm, nên cấu hình này thường dễ quản lý và khắc phục sự cố hơn.
• Bảo trì và Quản lý: Đặc biệt là trong các cơ sở có không gian vật lý ít bị hạn chế hoặc tính linh hoạt trong bố trí, nơi có thể cần ít thay đổi vật lý hoặc hoạt động mở rộng theo thời gian – EoR mang lại sự đơn giản trong vận hành.

Cách chọn bộ chuyển mạch trung tâm dữ liệu phù hợp

Đánh giá yêu cầu về cổng và nhu cầu tốc độ Ethernet

Yêu cầu về cổng:

• Số lượng cổng: Xác định số lượng cổng cần thiết bằng cách đánh giá số lượng thiết bị cần kết nối. Bao gồm máy chủ, thiết bị lưu trữ và các thiết bị mạng khác.
• Loại cổng: Cân nhắc các loại cổng cần thiết như 10GBASE-T, SFP+ hoặc QSFP+ dựa trên nhu cầu kết nối cụ thể cho thiết bị.
• Mật độ cổng: Có thể cần các bộ chuyển mạch mật độ cao hơn trong môi trường có nhiều thiết bị vì chúng làm giảm tổng số lượng bộ chuyển mạch cần thiết, từ đó giảm độ phức tạp trong quản lý và các điểm lỗi tiềm ẩn.

• Yêu cầu về tốc độ hiện tại: Xác định xem có cần thiết cho các cổng 1GbE, 10GbE, 25GbE hay thậm chí là các cổng tốc độ cao hơn hay không bằng cách nắm rõ nhu cầu thông lượng dữ liệu hiện tại của các ứng dụng và dịch vụ của bạn.
• Đảm bảo tương lai: Tính đến sự phát triển của mạng theo thời gian cùng với khả năng tăng lưu lượng dữ liệu. Các thiết bị chuyển mạch với tốc độ cao hơn như 40GbE hoặc 100GbE có thể mang lại tuổi thọ cũng như khả năng mở rộng, đáp ứng nhu cầu băng thông ngày càng tăng theo thời gian.
• Yêu cầu ứng dụng: Đánh giá các nhu cầu cụ thể của các ứng dụng khác nhau. Để tránh xảy ra tình trạng tắc nghẽn, từ đó duy trì hiệu suất; các cổng tốc độ cao hơn có thể được yêu cầu khi xử lý các ứng dụng tính toán hiệu năng cao, phân tích thời gian thực hoặc truyền dữ liệu lớn, v.v.

Những cân nhắc về thiết bị chuyển mạch hiệu năng cao và độ trễ thấp

Độ trễ thấp:

• Kiến trúc thiết bị chuyển mạch: Hãy chọn các thiết bị chuyển mạch được thiết kế với độ trễ thấp. Các thiết bị này nên bao gồm tính năng chuyển tiếp cắt ngang cùng các tính năng khác nhằm giảm thời gian xử lý các gói tin.
• Dung lượng bộ đệm: Kiểm tra bộ nhớ đệm của thiết bị chuyển mạch. Thông thường, các loại thiết bị chuyển mạch này có bộ đệm nhỏ hơn để giảm thời gian trễ truyền dữ liệu.
• Thông lượng cao:
• Cổng tốc độ cao: Hãy đảm bảo rằng thiết bị chuyển mạch bạn chọn hỗ trợ các cổng tốc độ cao như 25GbE, 40GbE, 100GbE hoặc thậm chí 400GbE để đạt thông lượng tối đa. Các cổng này cho phép tốc độ truyền dữ liệu nhanh hơn, điều này rất quan trọng trong các môi trường mà hiệu suất là yếu tố quyết định.
• Kiến trúc không chặn: Nên sử dụng kiến ​​trúc không chặn, theo đó các thiết bị chuyển mạch được chọn cho phép lưu lượng tốc độ đường truyền đầy đủ trên tất cả các cổng đồng thời mà không xảy ra tắc nghẽn giữa chúng.

Tính năng QoS nâng cao:

• Chất lượng dịch vụ (QoS): Áp dụng các chính sách QoS rộng rãi, ưu tiên xử lý lưu lượng quan trọng, do đó đảm bảo mức hiệu suất có thể dự đoán được đồng thời giảm thiểu độ trễ cho các ứng dụng thiết yếu.
• Độ tin cậy và dự phòng:
• Các thành phần dự phòng: Luôn chọn những thiết bị chuyển mạch đi kèm với nguồn điện dự phòng và hệ thống làm mát để chúng có thể hoạt động liên tục ngay cả khi một số bộ phận bị hỏng.
• Giao thức có tính sẵn sàng cao: Khả năng phục hồi mạng có thể được tăng cường thông qua việc sử dụng các giao thức như VRRP (Giao thức Dự phòng Bộ định tuyến Ảo) và MLAG (Nhóm Tổng hợp Liên kết Đa khung máy), giúp cải thiện thời gian hoạt động.

Khả năng mở rộng:

• Thiết kế Mô-đun: Bạn có thể cân nhắc lựa chọn những thiết bị chuyển mạch có thiết kế mô-đun vì điều này cho phép dễ dàng mở rộng mạng khi cần thiết mà không ảnh hưởng đến hiệu suất tại bất kỳ thời điểm nào trong giai đoạn phát triển.
• Phần mềm có thể nâng cấp: Đảm bảo phần mềm chuyển mạch có thể được nâng cấp, do đó tăng cường khả năng và các tính năng hiệu suất mà không cần thay thế phần cứng.

Đánh giá khả năng hỗ trợ của thiết bị chuyển mạch cho tự động hóa trung tâm dữ liệu và SDN

Chuẩn bị cho tương lai mạng lưới trung tâm dữ liệu với công nghệ 400G

400G là gì và tại sao nó lại quan trọng đối với các trung tâm dữ liệu trong tương lai?

• Băng thông có khả năng mở rộng: Nhờ tính năng mở rộng của công nghệ 400G, nó có thể xử lý hiệu quả lượng dữ liệu lớn.
• Độ trễ thấp và hiệu suất cao: Mục đích chính của bộ chuyển mạch 400G là tăng cường hiệu suất chung thông qua việc giảm độ trễ, do đó trở nên lý tưởng cho các ứng dụng như AI và học máy cần xử lý thông tin theo thời gian thực.
• Tiết kiệm năng lượng: Bằng cách hợp nhất cơ sở hạ tầng mạng (giúp giảm số lượng thiết bị cần nguồn điện và làm mát), công nghệ 400G tiết kiệm năng lượng.
• Đơn giản hóa quản lý mạng: Công nghệ này giúp dễ dàng quản lý các hoạt động trong các trung tâm dữ liệu mạnh mẽ bằng cách đơn giản hóa mạng và tự động hóa chúng khi cần thiết.
• Chuẩn bị cho tương lai: Việc áp dụng công nghệ 400G đảm bảo đáp ứng các nhu cầu hiện tại, đồng thời cho phép điều chỉnh theo bất kỳ thay đổi nào trong tương lai về công nghệ, do đó bảo vệ các khoản đầu tư vào cơ sở hạ tầng không bị lỗi thời quá sớm.

Các tùy chọn Module quang cho kết nối 400G

• QSFP28: Viết tắt của Quad Small Form-Factor Pluggable 28. Nó được sử dụng rộng rãi trong thiết kế bộ thu phát cho các ứng dụng Ethernet 100G và 400G vì nó mang lại tính linh hoạt và mật độ cổng cao. Các mô-đun này hỗ trợ cả sợi quang đơn mode và đa mode, phù hợp với nhiều loại mạng 400G. Chúng phổ biến nhờ hiệu suất tốt, dễ dàng tích hợp với các thiết bị khác và tiết kiệm năng lượng.
• OSFP: OSFP hay Octal Small Form-Factor Pluggable là một loại định dạng thu phát khác được thiết kế riêng cho việc tối ưu hóa mạng 400G. So với các mô-đun QSFP28, OSFP có kích thước lớn hơn nhưng khả năng làm mát tốt hơn, cho phép chúng xử lý mức công suất cao hơn cần thiết cho các ứng dụng có phạm vi tiếp cận xa hơn trong các trung tâm dữ liệu với điều kiện môi trường khắc nghiệt hơn.
• QSFP-DD: Viết tắt của Quad Small Form-Factor Pluggable Double Density, đại diện cho phần mở rộng của thiết kế QSFP28, tăng gấp đôi số lượng giao diện điện thông qua tám làn, do đó tăng gấp đôi băng thông cung cấp cho mỗi kết nối so với QSFP28 truyền thống, đồng thời vẫn tương thích ngược với QSFP28 và cung cấp lộ trình nâng cấp từng bước trên các cơ sở hạ tầng hiện có.
• CFP8: CFP8 (C Form-Factor Pluggable 8) thuộc về các bộ thu phát được tối ưu hóa để sử dụng trong mạng Ethernet 400G; tuy nhiên, chúng có diện tích tiếp xúc lớn hơn cả QSFP28 và OSFPS – điều này cho phép chúng cung cấp công suất cao hơn cần thiết khi truyền trên khoảng cách xa, mặc dù điều này có thể trở thành vấn đề trong một số trường hợp khi việc tiết kiệm không gian hoặc tiết kiệm năng lượng được ưu tiên hơn các yếu tố khác ảnh hưởng đến quy mô triển khai cùng với yêu cầu tiêu thụ, cùng với những hạn chế tương tự chỉ được quan sát thấy trong một số lần triển khai nhất định.

Xu hướng thiết bị chuyển mạch trung tâm dữ liệu 400G

Về mặt kỹ thuật, thiết bị chuyển mạch 400G sử dụng các kỹ thuật ghép kênh tiên tiến như PAM4 (Điều chế Biên độ Xung) và các mô-đun với bộ thu phát mật độ cao giúp tối ưu hóa đường dẫn dữ liệu đồng thời cải thiện hiệu suất phổ. Những phát minh này cho phép truyền tải lượng dữ liệu lớn hơn trong thời gian rất ngắn mà không tiêu tốn nhiều năng lượng, do đó giảm thiểu độ trễ. Ngoài ra, chúng đảm bảo luồng thông tin không bị gián đoạn giữa các hệ thống lõi và thiết bị ngoại vi, điều cần thiết cho điện toán biên và phát triển Internet vạn vật (IoT), nơi mà khoảng cách gần giữa hai điểm này không phải lúc nào cũng được đảm bảo.

Điều tuyệt vời của loại thiết bị mạng mới này là nó không chỉ nâng cấp các thiết lập hiện tại mà còn đặt nền tảng cho hiệu suất, khả năng mở rộng và sự sẵn sàng cho sự phát triển trong tương lai của các trung tâm dữ liệu để các tổ chức có thể đáp ứng được kỳ vọng của tương lai.

Tác động của luồng không khí, độ trễ và khả năng mở rộng đối với việc lựa chọn bộ chuyển mạch Datacenter Switch

Tại sao thiết kế luồng khí lại quan trọng khi lựa chọn switch trung tâm dữ liệu

Lý do là thiết kế luồng khí là một thành phần chính trong việc lựa chọn switch trung tâm dữ liệu, bởi vì nó ảnh hưởng trực tiếp đến việc quản lý nhiệt và hiệu quả vận hành. Thiết kế luồng khí tốt đảm bảo khả năng làm mát tối đa, ngăn ngừa quá nhiệt và giảm nguy cơ hỏng hóc phần cứng. Điều này càng trở nên quan trọng hơn ở những nơi có mật độ cao, nơi có tải nhiệt lớn.

Kiểm soát luồng khí phù hợp giúp duy trì nhiệt độ vận hành ổn định và an toàn, từ đó tăng tuổi thọ switch đồng thời giảm thiểu thời gian ngừng hoạt động. Hơn nữa, việc lập kế hoạch luồng khí chiến lược góp phần tiết kiệm năng lượng bằng cách giảm sự phụ thuộc vào cơ sở hạ tầng làm mát quá mức, từ đó cắt giảm chi phí. Nhìn chung, các hệ thống trở nên đáng tin cậy hơn khi áp dụng thiết kế luồng khí tiên tiến trong quá trình lựa chọn, vì điều này cải thiện hiệu suất và khả năng mở rộng phù hợp với nhu cầu hiện tại của các trung tâm dữ liệu hiện đại.

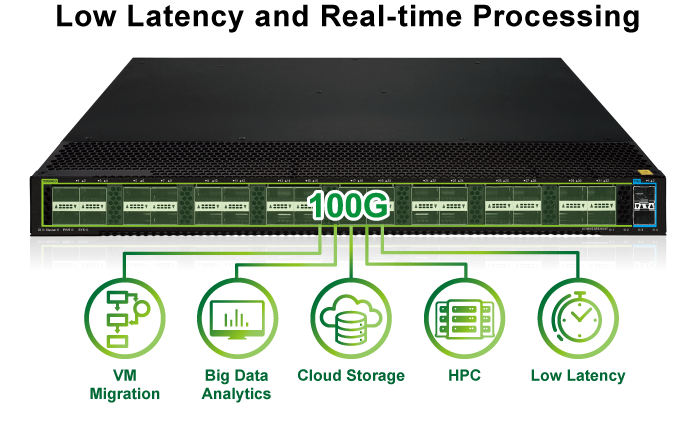

Giảm thiểu độ trễ cho điện toán hiệu năng cao với switch phù hợp

Giảm thiểu độ trễ là một hành động rất cần thiết trong môi trường điện toán hiệu năng cao, nơi mà ngay cả một mili giây cũng có thể ảnh hưởng lớn đến hiệu suất.

Việc lựa chọn switch phù hợp bao gồm việc xem xét các yếu tố như tốc độ cổng, quản lý bộ đệm và kiến ​​trúc độ trễ thấp. Vì những lý do đó, việc sử dụng các thiết bị chuyển mạch hiệu suất cao với các kết cấu có độ trễ thấp như InfiniBand hoặc các tùy chọn Ethernet tiên tiến là rất quan trọng. Các loại thiết bị này có thể có nhiều cổng và hỗ trợ RDMA (Truy cập Bộ nhớ Trực tiếp Từ xa), cho phép truyền dữ liệu trực tiếp từ bộ nhớ này sang bộ nhớ khác mà không cần sự can thiệp của CPU, do đó giảm độ trễ.

Ngoài ra, các thiết bị chuyển mạch có khả năng đệm sâu có thể xử lý hiệu quả các luồng lưu lượng lớn, đảm bảo xử lý các gói dữ liệu nhanh chóng và mượt mà. Khi lựa chọn các thiết bị chuyển mạch được thiết kế bằng HPC với độ trễ thấp hơn, tốc độ truyền tải sẽ nhanh hơn, thông lượng được tăng lên và hiệu suất được tối ưu hóa tốt hơn trong các tác vụ tính toán phức tạp.

Các cân nhắc về khả năng mở rộng cho các trung tâm dữ liệu đám mây đang phát triển

Các trung tâm dữ liệu đám mây cần được thiết kế chú trọng đến khả năng mở rộng vì số lượng người cần lưu trữ và xử lý dữ liệu đang ngày càng tăng. Dưới đây là một số điểm chính cần cân nhắc:

• Cơ sở hạ tầng Mô-đun: Một cách để thực hiện điều này là sử dụng thiết kế mô-đun cho các trung tâm dữ liệu. Điều này có nghĩa là bạn có thể thêm nhiều thiết bị hơn khi cần, mang lại tính linh hoạt cao hơn và giảm chi phí ban đầu.
• Kiến trúc mạng: Một điều khác có thể làm là triển khai các kiến ​​trúc mạng có khả năng mở rộng như cấu trúc spine-leaf. Bằng cách này, dữ liệu có thể di chuyển hiệu quả hơn giữa các phần khác nhau của hệ thống, giúp ngăn ngừa tình trạng tắc nghẽn khi thêm máy chủ hoặc thiết bị lưu trữ.
• Ảo hóa và Container hóa: Công nghệ ảo hóa và container hóa cho phép sử dụng tài nguyên vật lý hiệu quả hơn, do đó các ứng dụng và dịch vụ có thể dễ dàng mở rộng quy mô khi nhu cầu tăng lên.
• Cân bằng tải: Khối lượng công việc nên được phân bổ đều trên các máy chủ thông qua các giải pháp cân bằng tải, giúp tăng tốc hiệu suất đồng thời ngăn ngừa bất kỳ tài nguyên nào bị quá tải.
• Giải pháp lưu trữ: Dung lượng lưu trữ có thể được mở rộng nhanh chóng bằng cách sử dụng các nền tảng Lưu trữ được định nghĩa bằng phần mềm (SDS) hoặc cơ sở hạ tầng siêu hội tụ (HCI) hỗ trợ mở rộng quy mô các nút lưu trữ.
• Tự động hóa và điều phối: Các công cụ tự động hóa cũng nên được sử dụng cùng với các nền tảng điều phối để các quy trình quản lý được hợp lý hóa; các tài nguyên sau đó phải phản hồi nhanh chóng khi có nhu cầu tăng đột biến, do đó dẫn đến thời gian triển khai nhanh hơn.
• Hiệu quả năng lượng: Hệ thống làm mát trong các trung tâm dữ liệu có khả năng mở rộng cần được thiết kế chú trọng đến hiệu quả năng lượng. Điều quan trọng nữa là phải áp dụng các biện pháp quản lý năng lượng nếu muốn chi phí vận hành vẫn ở mức thấp mà vẫn bền vững.

Nếu các nhà cung cấp dịch vụ đám mây giải quyết những cân nhắc về khả năng mở rộng này trong giai đoạn lập kế hoạch thì họ sẽ không gặp khó khăn gì trong việc theo kịp nhu cầu ngày càng tăng mà không phải hy sinh hiệu suất hoặc làm tăng chi phí.

Câu hỏi thường gặp về bộ chuyển mạch Datacenter Switch

Nên cân nhắc điều gì khi lựa chọn switch trung tâm dữ liệu?

Hãy nghĩ về thông lượng; nó phải được tính bằng Gigabit mỗi giây (Gbps) để theo kịp lưu lượng truy cập ngày càng tăng. Liệu thông lượng này có phù hợp với kiến ​​trúc spine và leaf hiện có không? Ngoài ra, các switch này cần hỗ trợ cả lưu trữ và dữ liệu trên toàn bộ cơ sở một cách hiệu quả.
