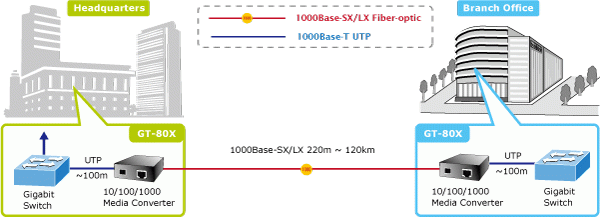

Bộ chuyển đổi quang điện hay Media Converter đóng vai trò là cầu nối giữa các mạng khác nhau, cho phép tích hợp các công nghệ cáp quang và cáp đồng. Hiểu cách kết hợp và kết nối đúng các bộ chuyển đổi quang điện này là điều cần thiết để tối ưu hóa hiệu suất và độ tin cậy của mạng.

Nguyên lý cơ bản của bộ chuyển đổi quang điện

Bộ chuyển đổi quang điện hay Converter quang điện, là thiết bị mạng chuyển đổi tín hiệu dữ liệu giữa các loại phương tiện truyền thông khác nhau, thường là từ cáp đồng sang cáp quang, cho phép truyền thông liền mạch trong mạng. Bằng cách chuyển đổi tín hiệu điện từ cáp đồng thành tín hiệu quang và ngược lại, các bộ chuyển đổi này đảm bảo khả năng tương thích giữa các thiết bị sử dụng các công nghệ truyền thông khác nhau.
Vì cáp quang có nhiều ưu điểm hơn cáp đồng truyền thống, bao gồm băng thông cao hơn, khoảng cách truyền dài hơn và khả năng chống nhiễu điện từ. Bằng cách tận dụng những lợi ích này, bộ chuyển đổi quang điện là giải pháp truyền thông sợi quang nâng cao hiệu suất và độ tin cậy của mạng, khiến chúng trở nên không thể thiếu trong các giải pháp mạng hiện đại.

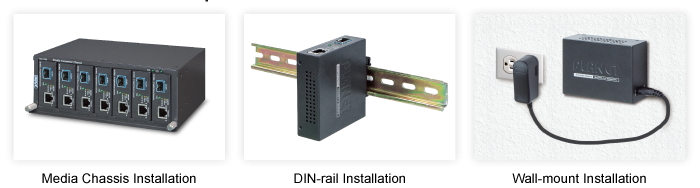

Lắp đặt và kết nối bộ chuyển đổi quang điện

Kết nối bộ chuyển đổi quang điện là một quá trình đơn giản, nhưng chú ý đến từng chi tiết là rất quan trọng để có hiệu suất tối ưu. Sau đây là các bước chi tiết để kết nối thành công bộ converter quang điện:

• Chuẩn bị thiết bị: Tập hợp tất cả các thiết bị cần thiết, bao gồm bộ chuyển đổi quang điện, cáp quang, cáp Ethernet và mô-đun SFP, khung nguồn tập trung cho Media Converter (nếu cần). Đảm bảo tất cả các thành phần tương thích và hoạt động chính xác trước khi tiến hành thiết lập.
• Lắp đặt vật lý: Đặt bộ chuyển đổi ở vị trí thích hợp, đảm bảo thông gió và khả năng tiếp cận thích hợp để bảo trì. Cố định bộ chuyển đổi để ngăn chặn bất kỳ chuyển động nào có thể ngắt kết nối cáp hoặc làm gián đoạn mạng.
• Xác định loại sợi quang: Xác nhận đúng loại cáp quang (Singlemode hoặc Multimode) và đầu nối tương thích với cổng sợi quang của Media Converter (ví dụ đầu nối SC hay khe cắm SFP), do nó hỗ trợ nhiều loại sợi quang và khoảng cách khác nhau. Với Media Converter hỗ trợ khe cắm SFP, hãy lắp bộ thu phát SFP vào cổng SFP và đảm bảo rằng bộ thu phát phù hợp với tốc độ, bước sóng và khoảng cách mà mạng của bạn yêu cầu.
• Gắn cáp quang: Kết nối một đầu cáp quang với bộ thu phát và đầu còn lại với cổng tương ứng trên thiết bị mạng, chẳng hạn như bộ chuyển mạch hoặc bộ định tuyến.
• Kết nối cổng RJ45: Kết nối cáp mạng với cổng RJ45 của bộ chuyển đổi phương tiện. Đối với kết nối 10G, hãy sử dụng cáp Cat 6a/7 và đối với kết nối 1000M, hãy sử dụng cáp Cat 6. Điều quan trọng là phải đảm bảo bộ chuyển đổi phương tiện hỗ trợ tốc độ tương ứng để tránh mọi sự cố không khớp.
• Kết nối với thiết bị mạng: Kết nối đầu còn lại của cáp mạng với thiết bị mạng thích hợp, chẳng hạn như bộ chuyển mạch, PC hoặc bộ định tuyến.
• Kiểm tra kết nối an toàn: Kiểm tra lại xem tất cả cáp Ethernet và cáp quang có được kết nối an toàn với cả bộ chuyển đổi phương tiện và thiết bị mạng hay không. Đảm bảo cáp không bị cong hoặc hư hỏng vì điều này có thể ảnh hưởng tiêu cực đến hiệu suất.
• Bật nguồn: Cắm nguồn điện của bộ converter quang và kết nối với nguồn điện. Đèn báo nguồn trên bộ chuyển đổi sáng, cho biết nguồn điện thành công.
• Cấu hình thiết bị chuyển đổi quang điện có tính năng quản lý: Truy cập cài đặt cấu hình, thường thông qua giao diện web hoặc phần mềm do nhà sản xuất cung cấp. Cấu hình có thể bao gồm các thiết lập như tốc độ dữ liệu, chế độ song công và thiết lập VLAN để phù hợp với thiết bị mạng được kết nối. Điều này đảm bảo khả năng tương thích và hiệu suất tối ưu giữa các thiết bị.

Bằng cách cẩn thận làm theo các bước này, bạn có thể kết nối thành công bộ chuyển đổi phương tiện cáp quang của mình, đảm bảo kết nối mạng ổn định và hiệu quả.

Lưu ý khi tích hợp bộ chuyển đổi phương tiện truyền thông sợi quang

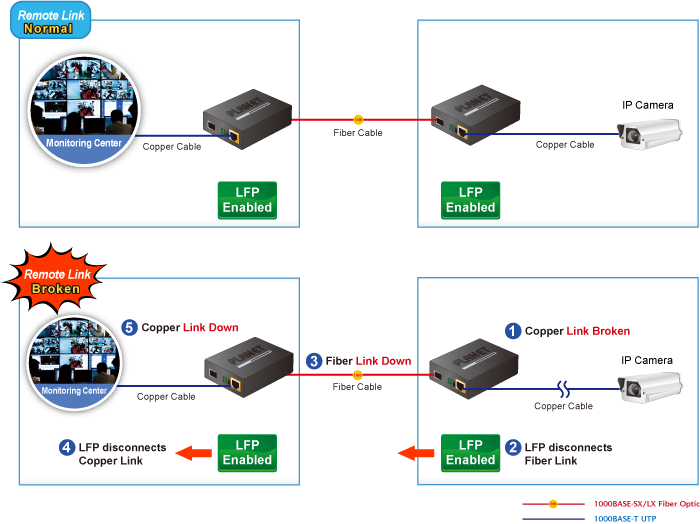

Bộ chuyển đổi quang điện là giải pháp thiết bị đơn giản giúp kết nối các loại mạng khác nhau. Ngoài ra, việc sử dụng bộ chuyển đổi quang điện Gigabit Ethernet có các tính năng nâng cao như Link Fault Pass-through (LFP) giúp bảo trì mạng hiệu quả và tiện lợi. LLCF/LLR có thể ngay lập tức báo động cho người quản trị về vấn đề liên kết và cung cấp giải pháp hiệu quả để giám sát mạng. Media Converter quang có công tắc DIP có thể vô hiệu hóa hoặc kích hoạt chức năng LFP này.

Hơn nữa, điều quan trọng là phải xem xét một số yếu tố chính khi tích hợp chúng vào mạng:

• Vị trí lắp đặt: Chọn vị trí an toàn, đảm bảo nó ổn định và có đủ không gian xung quanh để thông gió thích hợp. Điều này giúp ngăn ngừa quá nhiệt và đảm bảo hiệu suất đáng tin cậy.
• Sợi quang đơn chế độ (SingleMode) so với sợi quang đa chế độ (MultiMode): Sợi quang đơn chế độ phù hợp cho truyền dẫn đường dài, thường lên đến 160 km và hoạt động ở các bước sóng như 1310nm hoặc 1550nm. Sợi quang đa chế độ được sử dụng cho các khoảng cách ngắn hơn, thường lên đến 2 km và thường hoạt động ở 850nm. Khi kết nối các thiết bị, hãy đảm bảo rằng cả hai đầu của kết nối đều sử dụng cùng một loại sợi quang (đơn chế độ hoặc đa chế độ) để duy trì tính toàn vẹn của tín hiệu.
• Bước sóng thu phát: Đảm bảo bước sóng thu phát của cả hai bộ chuyển đổi quang điện là nhất quán. Ví dụ, nếu một bộ thu phát hoạt động ở 1310nm hoặc 850nm, bộ thu phát tương ứng ở đầu kia phải có cùng bước sóng để tránh các vấn đề về khả năng tương thích.
• Tốc độ dữ liệu phù hợp: Tốc độ dữ liệu của bộ thu phát và bộ chuyển đổi phương tiện phải phù hợp. Nếu sử dụng bộ thu phát SFP 1000BASE, hãy đảm bảo bộ chuyển đổi phương tiện có khả năng gigabit để hỗ trợ băng thông cần thiết.
• Bộ thu phát quang nhất quán: Sử dụng cùng một loại bộ thu phát quang, có thể là chế độ đơn nốt hoặc chế độ đa mốt, ở cả hai phía của kết nối để duy trì tính toàn vẹn của tín hiệu và ngăn ngừa mất dữ liệu.
• Đầu nối cáp quang: Đảm bảo phù hợp đầu sợi quang, chẳng hạn SC kết nối với cổng SC, hoặc sợi quang LC kết nối với cổng SFP/SFP+.
• Chế độ Full-Duplex: Chọn bộ chuyển đổi quang điện hỗ trợ chế độ full-duplex. Sử dụng chế độ half-duplex với bộ chuyển đổi phương tiện full-duplex có thể dẫn đến mất gói tin đáng kể và giảm hiệu quả mạng.
• Nhiệt độ hoạt động: Duy trì nhiệt độ hoạt động trong phạm vi khuyến nghị để Media Converter hoạt động ổn định. Nhiệt độ không phù hợp có thể khiến nó bị hỏng, dẫn đến gián đoạn mạng.
• Kiểm tra: Sau khi lắp đặt, sử dụng các công cụ kiểm tra để xác minh khả năng kết nối và hiệu suất của liên kết cáp quang.

Việc tích hợp converter quang điện vào cơ sở hạ tầng mạng cần cân nhắc nhiều yếu tố khác nhau để đảm bảo hiệu suất tối ưu. Bằng cách giải quyết các điểm chính này, bạn có thể nâng cao độ tin cậy của mạng, giảm nguy cơ mất dữ liệu và hỗ trợ truyền thông tin liền mạch qua các phương tiện mạng khác nhau.

Với Media Converter quang có khe cắm SFP, bạn có thế tùy chỉnh khoảng cách cần thiết với 2KM (Multimode) hoặc lên tới 160KM (sợi SM/WDM) với các mô-đun SFP, đảm bảo các giải pháp kết nối mạnh mẽ và có thể mở rộng.
