Tổng quan về công nghệ xếp chồng để kết nối nhiều Switch (Stacking)

Xếp chồng bộ chuyển mạch (Switch Stacking) là một công nghệ quan trọng kết nối nhiều bộ chuyển mạch mạng với nhau. Switch có thể xếp chồng (Switch Stackable) có thể cải thiện khả năng mở rộng, độ tin cậy và tính linh hoạt của mạng, tăng băng thông và đơn giản hóa mạng.

Xếp chồng Switch giúp người dùng không phải quản lý nhiều thiết bị cùng lúc, đặc biệt là trong các trung tâm dữ liệu trung bình hoặc phòng CNTT. Người dùng có thể thêm hoặc xóa các switch trong đơn vị xếp chồng khi cần mà không ảnh hưởng đến toàn bộ hiệu suất mạng. Và nếu một liên kết trong stack bị lỗi, các switch có thể xếp chồng khác sẽ tiếp tục hoạt động, điều này làm cho switch xếp chồng trở thành một giải pháp có thể mở rộng và linh hoạt cho nhiều ứng dụng mạng.

Switch Stacking hoạt động như thế nào?

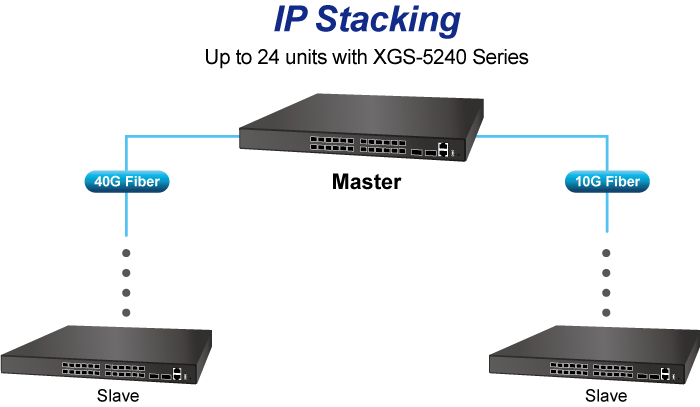

Công nghệ xếp chồng switch stacking
Công nghệ xếp chồng switch stacking

Các switch có thể xếp chồng được kết nối thông qua cáp DAC, bộ thu phát quang hoặc cáp xếp chồng chuyên dụng. Có hai vai trò chính: stack master và stack slave. Stack master là switch cốt lõi để quản lý các switch stack khác và lưu trữ các tệp cấu hình đang chạy cho toàn bộ stack switch. Nhìn chung, ngoại trừ stack master, các switch khác trong stack được gọi là stack slave.

Người dùng có thể đăng nhập vào hệ thống stack thông qua master switch và thực hiện cấu hình và quản lý thống nhất trên tất cả các Switch thành viên của hệ thống xếp chồng switch. Nếu stack master bị lỗi, hệ thống stack sẽ được chuyển đổi trong một khoảng thời gian và một master switch mới sẽ được chọn trong số các slave switch.
Số lượng switch trong stack thay đổi tùy theo model và nhà cung cấp. Tuy nhiên, bất kể có bao nhiêu switch được nhóm vào stack, luôn có một stack master được chỉ định để điều khiển hoạt động của stack switch.

Các cấu trúc xếp chồng chuyển mạch điển hình

Có hai cấu trúc xếp chồng chuyển mạch điển hình, đó là cấu trúc chuỗi và cấu trúc vòng. Cả hai đều có ưu điểm và nhược điểm riêng.

  • Chain Topology (Cấu trúc chuỗi): Các Switch ngăn xếp đầu tiên và cuối cùng không cần phải được kết nối vật lý, phù hợp với việc xếp chồng khoảng cách tương đối xa. Tuy nhiên, nếu một liên kết ngăn xếp bị lỗi, toàn bộ ngăn xếp sẽ bị tách ra.
  • Ring Topology (Cấu trúc vòng): Các Switch xếp chồng đầu tiên và cuối cùng trong topology vòng cần được kết nối vật lý. Do đó, ring topology không phù hợp để truyền dẫn đường dài khi xếp chồng với cáp DAC hoặc các cáp xếp chồng tầm ngắn khác. Khi một trong các liên kết xếp chồng bị lỗi, ring topology sẽ trở thành topology chuỗi, không ảnh hưởng đến hoạt động bình thường của hệ thống xếp chồng công tắc. Do đó, topology vòng cung cấp độ tin cậy cao hơn topology chuỗi.

Cách thực hiện cấu hình xếp chồng Switch

Các bước cấu hình Switch Stakable sẽ thực hiện các bước sau:

  1. Kết nối các switch vật lý bằng DAC/AOC hoặc kết hợp các mô-đun thu phát quang và cáp quang trong thời gian không cắm điện. Cần lưu ý rằng số lượng switch có thể xếp chồng không được vượt quá số lượng mặc định.
  2. Bật nguồn và cấu hình ID thành viên stack, giá trị ưu tiên, v.v. trên PC từng cái một cho đến khi tất cả các switch có thể xếp chồng được cấu hình.
  3. Sau khi xếp chồng switch được thiết lập, hãy quan sát các chỉ báo và lưu cấu hình, sau đó khởi động lại tất cả các switch trong stack. Vai trò của từng thành viên stack sẽ được phân bổ sau khi khởi động lại.
  4. Sau khi khởi động lại, stack master sẽ là switch duy nhất có đặc quyền chạy cấu hình. Kiểm tra thông tin giao diện. Switch master sẽ hiển thị tất cả các giao diện.
